上文約翰節能蘭炭鍋爐廠家為大家分享了余熱鍋爐和常規鍋爐的區別，今天小編為大家簡析：余熱鍋爐包括哪些組件？各組件有什么作用？以幫助你更好的使用和維護鍋爐設備。

一、余熱鍋爐的本體有哪些組件？

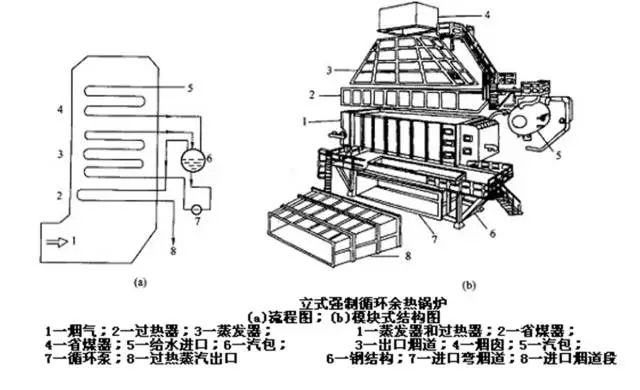

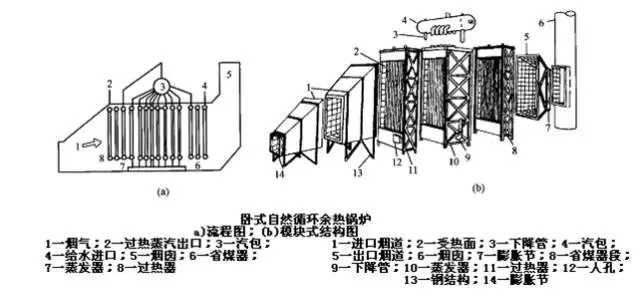

余熱鍋爐是一個大的整體，它的本體通常由省煤器、蒸發器、過熱器以及聯箱和汽包等換熱管組和容器等組成，在設有再熱器的蒸汽循環中，可以加設再熱器。

二、余熱鍋爐組件都有什么作用？

1.省煤器——鍋爐的給水完成預熱的任務，使給水溫度升高到接近飽和溫度的水平；

2.蒸發器——給水相變成為飽和蒸汽；

3.過熱器——飽和蒸汽被加熱升溫成為過熱蒸汽；

4.再熱器——再熱蒸汽被加熱升溫到所設定的再熱溫度；

5.汽包——匯集省煤器給水和匯集從省煤器來的汽、水混合物，提供合格的飽和蒸汽進入過熱器或供給用戶。

6.翅片管

余熱鍋爐省煤器、蒸發器、過熱器、再熱器均采用翅片管傳熱。

特點：兩種形式-螺旋環片狀翅片管和螺旋鋸齒狀翅片管；鋸齒狀翅片管具有更高的傳熱效率，因此在余熱鍋爐中除高溫區域（余熱鍋爐進口及補燃用燃燒器后部）外，均被采用；傳熱率可通過改變翅片管的高度和密度布置（每米長度的翅片數）調節；被螺旋纏繞在管子上的翅片是利用連續高頻焊工藝同管子外壁焊接固定的。

7.包結構

汽包本體是一個圓筒形的鋼質受壓容器，由筒身（圓筒部分）和兩端的封頭組成。筒身由鋼板卷制焊接而成，凸形封頭用鋼板沖壓而成，然后兩者焊接成一體。封頭上開有人孔，以便進行安裝和檢修，同時起通風作用。人孔蓋一般由汽包里面向外關緊，封頭為了保證其強度，常制成橢球形的結構，或制成半球形的結構。

8.減溫器

減溫器通常位于過熱器或再熱器出口管組的進口處，比如一、二級過熱器之間。減溫水一般來自鍋爐給水泵。減溫水通過噴口霧化后噴入湍流強烈的蒸汽中，蒸汽的速度和霧化的水滴尺寸是確定減溫效果的兩個重要因素。一個好的過熱器或再熱器設計，在額定負荷穩定運行時需要很少的噴水量。

9.聯箱

現代鍋爐都采用圓形聯箱，實際上是直徑較大、兩端封閉的圓管，可用來連接兩部分相同或不同管數和管徑的管子，起匯集、混合和分配工質的作用。聯箱一般布置在爐外不受熱，其長度由所需連接的管數決定。聯箱與管子的連接現在都采用焊接。

10.熱管余熱蒸發器性能特點：

（1）安裝方便：熱管余熱蒸發器體積小，結構緊湊，安裝不需要對原鍋爐或工業窯爐進行改動。

（2）安可全靠：超導熱管性能好，導熱時產生自振不產生堵灰和通風阻力小，始終保存良好的傳熱效率，熱管傳熱工作安系全數高，單根熱管的損毀不影響整個設備的安運全行。

（3）使用壽命長：超導熱管余熱回收裝置使用壽命10年以上，維護簡單成本低。

（4）節能效益好：大型工業窯效率可提高10%以上，中小型燃油、燃?xì)狻⑷济哄仩t效率可提高節能大5%~10% 。



熱管式余熱鍋爐日常維護：

（1）用水位表觀察水位，及時檢修損壞的水位表；

（2）壓力表損壞、表盤不清及時更換；

（3）跑、冒、滴、漏的閥門能維修及時檢修或更換；

（4）絕熱層、加強內襯層的完好無缺；

（5）每班應定期檢查傳動裝置的靈活性及工作狀況，要及時進行潤滑，保證其正常工作；

（6）檢查并維修風機、給水管道閥門，給水泵等；

（7）檢查鍋爐系統所有連接管道法蘭等部位必須嚴密不得漏風；

（8）若引風機發生劇烈振動，應停車進行檢查，一般系內部葉輪磨損而致，應予調換；

（9）鍋爐集箱底部地面上和受熱管不可積水，以防止潮濕腐蝕底座；

（10）定期檢查三通擋板閥閥門的軸端密封、主軸及電動裝置運轉情況并及時排除故障；

（11）經常檢查鍋爐汽壓、水位、過熱蒸汽產量和溫度是否正常；

（12）檢查全部的基礎地腳螺栓有無松動。必須保證緊固，否則會造成震動；

（13）每班必須沖洗一次水位計；

（14）安閥全手動放汽或放水實驗每周至少一次，自動放汽或放水實驗每三個月至少一次；

（15）壓力表正常運行時每周沖洗一次，存水彎管每半年至少校驗一次；并在刻度盤上劃指示工作壓力紅線，校驗后鉛封；

（16）高低水位報警器、低水位連鎖裝置、超壓、超溫報警器、超壓聯鎖裝置，每月至少作一次報警聯鎖試驗；

（17）設備維修保養和全安附件試驗校驗情況，要詳細作好記錄，鍋爐運行管理人員應定期抽查。

余熱鍋爐的熱管特點：

1.工作范圍廣：可在溫度-30℃—1000℃范圍內傳導熱量 ；

2.安可全靠：不存在管內超壓，不怕干燒，液體工質汽化后，熱管的內壓不隨溫度的變化而變化 ；

3.安裝方便：不受安裝位置限制，熱管可根據設計需要任意安裝，只要有溫差就可傳熱；

4.超強的導熱性：導熱速度快、強度大、效率高，超導熱管的傳遞隨著溫差增加而增加；

5.良好的等溫性：熱管一端輸入100℃，另一端可導出 100℃。良好的等溫性使熱管在很小的溫差下，傳遞很大的熱通量，傳熱阻力小；

6.應用領域廣泛：超導熱管行形狀具有更大的靈活性，更廣泛的應用領域，能適應各種工作環境。
